贴片发光二极管
Typical Electrical & Optical Characteristics (Ta=25℃)

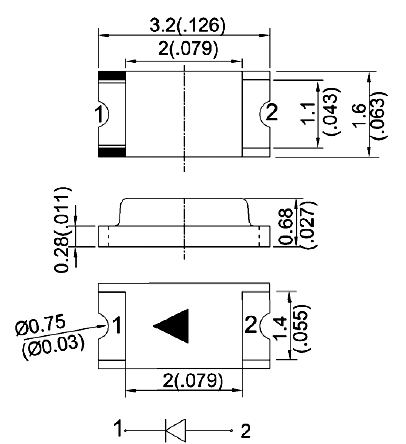

1206黄绿光
Part Number：HHSG1206TPY
Absolute maximum ratings (Ta=25℃)
Parameter
Symbol
Value
Unit
Forward current
If
20
mA
Reverse voltage
Vr
5
V
Power dissipation
Pd
80
mW
SolderingTemperature
Tsol
260(for 5seconds)
℃
Operating temperature range
Top
-25~+80
℃
Storage temperature range
Tstg
-30~+80
℃
Peak pulsing current（1/8 duty f=1KHz）
Ifp
100
mA
Electrostatic discharge
ESD
2000
V
Electr-Optical characteristics(Ta=25℃,If=20mA)
Parameter
Test
Condition
Symbol
Value
Unit
Min
Typ
Max
Walvelenth
If=20mA
λd
570
572
575
nm
Forward voltage
If=20mA
Vf
1.9
2.1
2.4
V
Luminous intensity
If=20mA
Iv
62
80
mcd
Viewing angle at 50% IV
If=20mA
2θ1/2
---
120
---
Deg
Reverse current
If=20mA
Ir
---
10
---
μA
